Day-File SAO Workflows

Load day-style .SAO files in full-day mode, extract indexed single scans, and produce multi-panel electron-density and F2-parameter time-series figures.

This page explains examples/digisonde/sao_multi.py.

Data used: JI91J station, 25 October 2024.

Call Flow

  1. SaoExtractor.load_SAO_files(..., mode="auto") loads all records from day files and returns a concatenated DataFrame.
  2. Pass func_name="height_profile" for height vs time panels, or func_name="scaled" for F2 summary parameters.
  3. Pass mode="single" with a record_index to pull one scan (supports negative indices like -1 for the last scan).
  4. SaoSummaryPlots.add_TS() renders electron density as a scatter or pcolormesh time–height panel.
  5. SaoSummaryPlots.plot_TS() renders dual-axis foF2 / hmF2 line plots.

Key Code

1) Full-Day Height-Profile Panel

import datetime as dt
import matplotlib.dates as mdates
from pynasonde.digisonde.parsers.sao import SaoExtractor
from pynasonde.digisonde.digi_plots import SaoSummaryPlots

date    = dt.datetime(2024, 10, 25)
folders = ["path/to/day-files/"]

df_hp = SaoExtractor.load_SAO_files(
    folders=folders,
    func_name="height_profile",
    n_procs=12,
    mode="auto",
)
df_hp = df_hp.copy()
df_hp["ed"] = df_hp["ed"] / 1e6   # scale to ×10⁶ cm⁻³

sao_plot = SaoSummaryPlots(figsize=(8, 4),
                           fig_title="JI91J / Ne Profiles 25 Oct 2024")
sao_plot.add_TS(df_hp, zparam="ed", prange=[0, 3], zparam_lim=10,
                cbar_label=r"$N_e$, $\times10^6$ /cc",
                plot_type="scatter", scatter_ms=20)
sao_plot.axes.set_xlim([date, date + dt.timedelta(1)])
sao_plot.axes.xaxis.set_major_locator(mdates.HourLocator(interval=6))
sao_plot.save("docs/examples/figures/stack_sao_multi_ne.png")
sao_plot.close()

2) Full-Day Scaled F2 Parameters

df_sc = SaoExtractor.load_SAO_files(
    folders=folders, func_name="scaled", n_procs=12, mode="auto"
)

sao_plot = SaoSummaryPlots(figsize=(8, 4),
                           fig_title="JI91J / F2 Scaled 25 Oct 2024")
sao_plot.plot_TS(df_sc,
                 right_yparams=["hmF2"], left_yparams=["foF2"],
                 right_ylim=[100, 450],  left_ylim=[1, 15])
sao_plot.axes.set_xlim([date, date + dt.timedelta(1)])
sao_plot.axes.xaxis.set_major_locator(mdates.HourLocator(interval=6))
sao_plot.save("docs/examples/figures/stack_sao_multi_F2.png")
sao_plot.close()

3) Single-Scan Indexed Extraction

import pandas as pd

df_sel  = SaoExtractor.load_SAO_files(folders=folders, func_name="scaled",
                                      n_procs=12, mode="single",
                                      record_index=10)
df_last = SaoExtractor.load_SAO_files(folders=folders, func_name="scaled",
                                      n_procs=12, mode="single",
                                      record_index=-1)
df_sel["series"]  = "record_index=10"
df_last["series"] = "record_index=-1 (last)"
df_cmp = pd.concat([df_sel, df_last], ignore_index=True)

sao_plot = SaoSummaryPlots(figsize=(8, 4),
                           fig_title="JI91J / Indexed scans 25 Oct 2024")
sao_plot.plot_TS(df_cmp,
                 right_yparams=["hmF2"], left_yparams=["foF2"],
                 right_ylim=[100, 450],  left_ylim=[1, 15])
sao_plot.save("docs/examples/figures/stack_sao_multi_indexed.png")
sao_plot.close()

Run

cd /path/to/pynasonde
python examples/digisonde/sao_multi.py

Output Figures

SAO Ne Multi

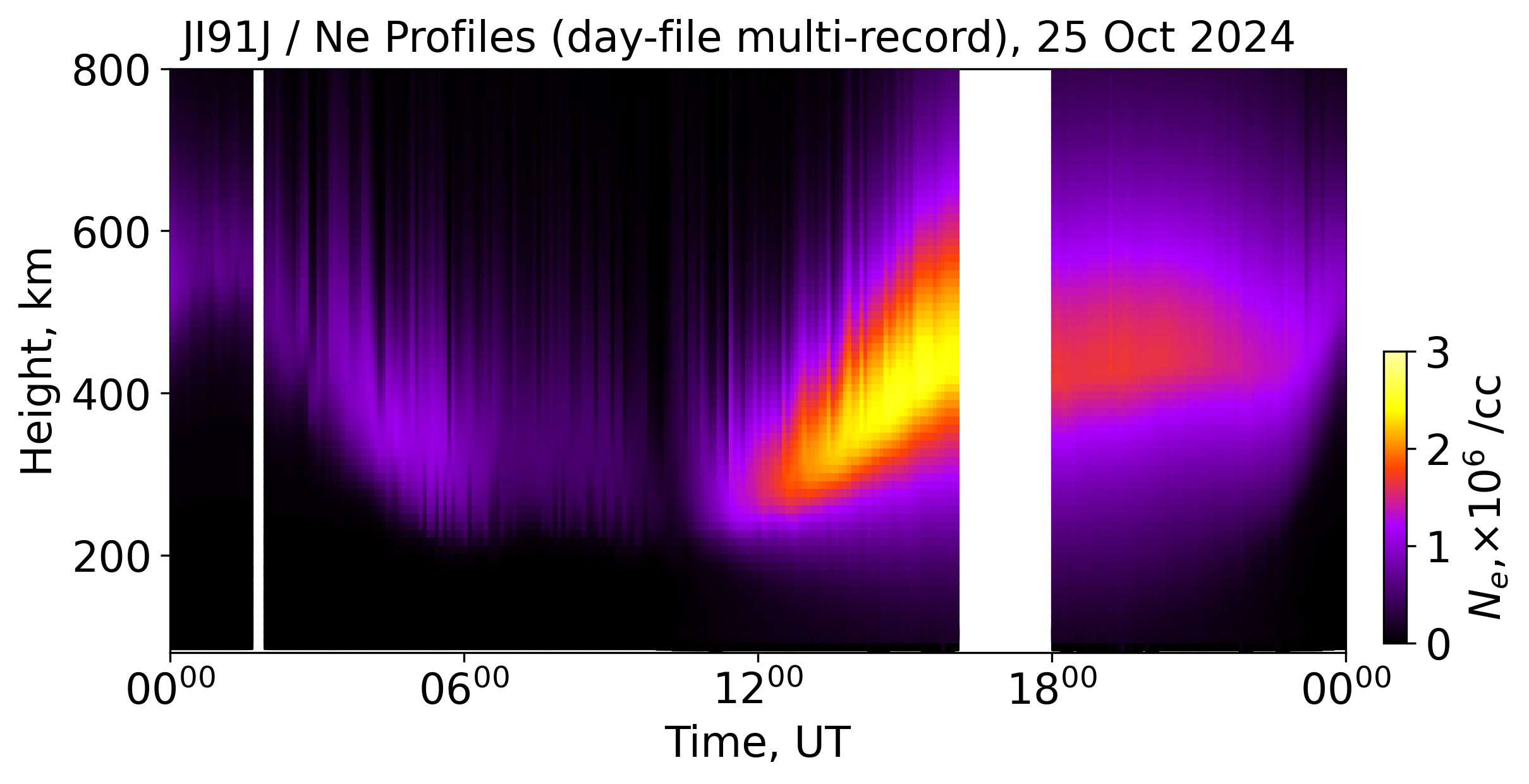

Figure 1: Electron-density height profiles for JI91J, 25 Oct 2024 — full-day multi-record mode.

SAO F2 Multi

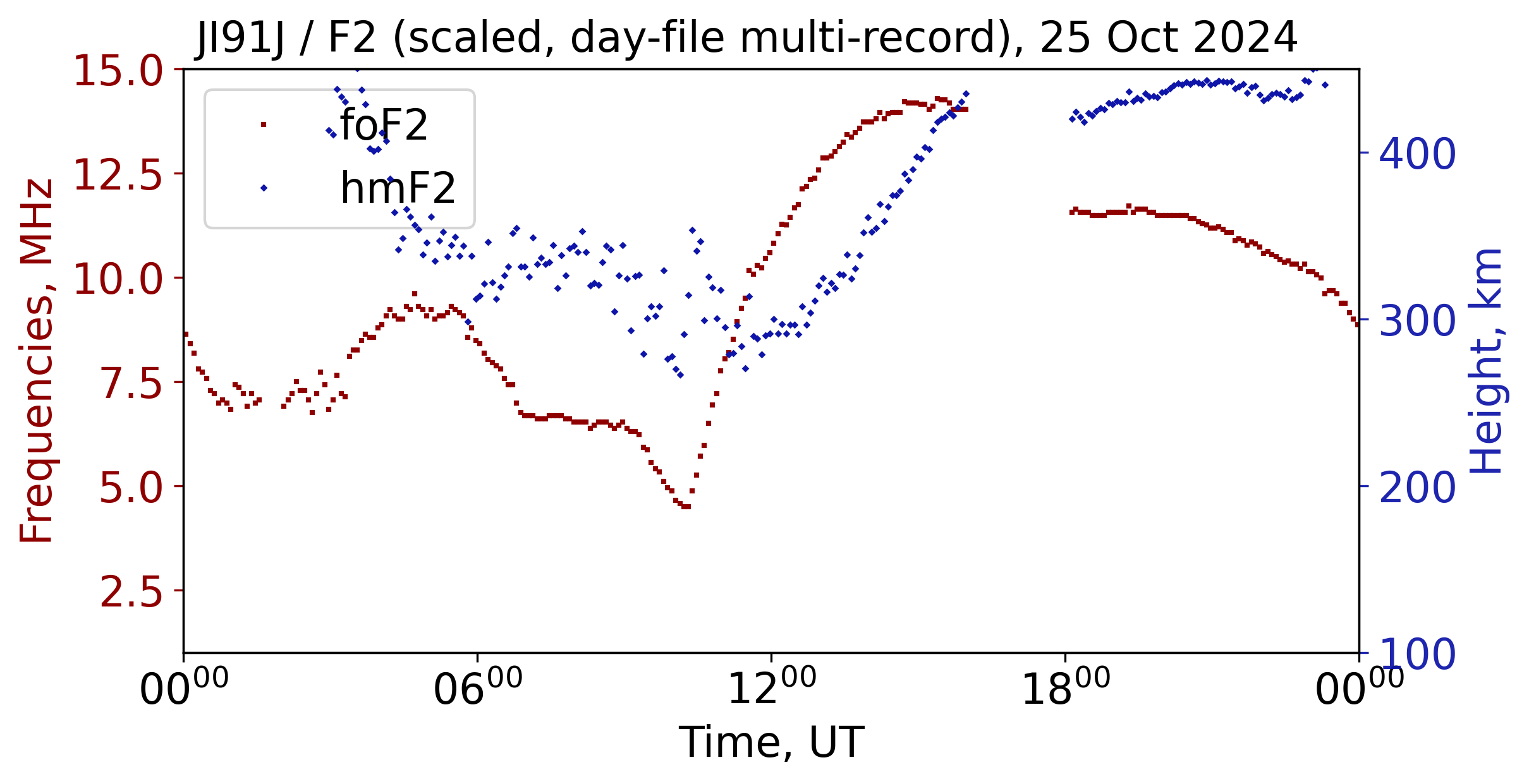

Figure 2: foF2 and hmF2 scaled parameters from the same day.
